Levas, bielas y engranajes: cómo se construye y se ajusta el movimiento de un autómata
Un autómata no es una figura con adornos: es una cadena de decisiones mecánicas que empieza en la manivela y termina en el gesto que se ve por fuera. Entre esos dos extremos hay un perfil de leva que decide el recorrido, una relación de transmisión que decide la velocidad y una serie de apoyos que deciden si el conjunto gira con suavidad o se agarrota al tercer giro.
En estas páginas se describen esos elementos uno por uno, con el vocabulario que se utiliza en el taller y con los criterios prácticos que permiten elegir entre una solución y otra: cuándo conviene una leva y cuándo un cigüeñal, qué aporta el tornillo sin fin frente a un tren de ruedas rectas, cómo se calcula la velocidad final del movimiento y qué se revisa cuando una figura empieza a temblar o a sonar mal.
Del giro continuo al gesto: levas y seguidores
La leva es la pieza que traduce un giro uniforme en un recorrido concreto. Su perfil es, literalmente, el dibujo del movimiento: cada radio de la leva corresponde a una posición del seguidor, de modo que el gesto de la figura ya está decidido antes de tallar la primera pieza de la carcasa. Por eso conviene dibujar el perfil en papel, en escala real, marcando el ángulo de giro en el borde y la altura del seguidor en cada punto.
El seguidor puede ser de punta, de rodillo o de plato. El de punta es el más sencillo de fabricar y el que más desgaste sufre; el de rodillo reduce el rozamiento y admite perfiles más agresivos; el de plato reparte el contacto y se comporta bien cuando el ascenso es suave. En juguetes pequeños, el seguidor suele mantenerse contra la leva por su propio peso o con un muelle ligero. Si el muelle es demasiado fuerte, la manivela se vuelve dura; si es demasiado flojo, el seguidor se separa en los tramos rápidos y el gesto se convierte en un golpe.
Errores frecuentes en el perfil
- Transiciones en ángulo vivo entre subida y bajada: producen un salto y un ruido seco.
- Altura total mayor de la que permite el recorrido de la figura, con tope oculto que frena la manivela.
- Perfil correcto pero eje descentrado, lo que introduce una oscilación que no estaba prevista.
- Falta de un tramo de reposo: la figura no descansa nunca y el movimiento se lee como agitación.
Cigüeñal y biela: el vaivén más previsible del taller
Cuando el gesto que se busca es un balanceo regular —un brazo que sube y baja, una cabeza que se inclina, un pájaro que picotea—, el conjunto de cigüeñal y biela suele ser la solución más económica en piezas y la más tolerante con los errores de fabricación. El cigüeñal impone un recorrido igual al doble de su excentricidad, y la biela transmite ese recorrido al punto de la figura que debe moverse.
La longitud de la biela cambia el carácter del movimiento. Una biela corta en relación con el radio del cigüeñal genera un vaivén claramente asimétrico, con una ida más rápida que la vuelta; una biela larga se acerca al movimiento armónico y resulta más tranquilo a la vista. Como regla de trabajo, una biela de tres a cinco veces el radio del cigüeñal da un resultado equilibrado en juguetes de sobremesa.
El punto delicado está en las articulaciones de los extremos. Un pasador demasiado justo hace que la biela trabaje forzada y transmita el esfuerzo al eje; demasiado holgado, introduce un pequeño golpe en cada cambio de sentido. Una holgura de unas décimas, suficiente para que la pieza gire con el dedo sin bailar, es el objetivo razonable.
Nota: los mecanismos rara vez aparecen aislados. Un mismo autómata suele combinar leva, biela y un tren de engranajes.

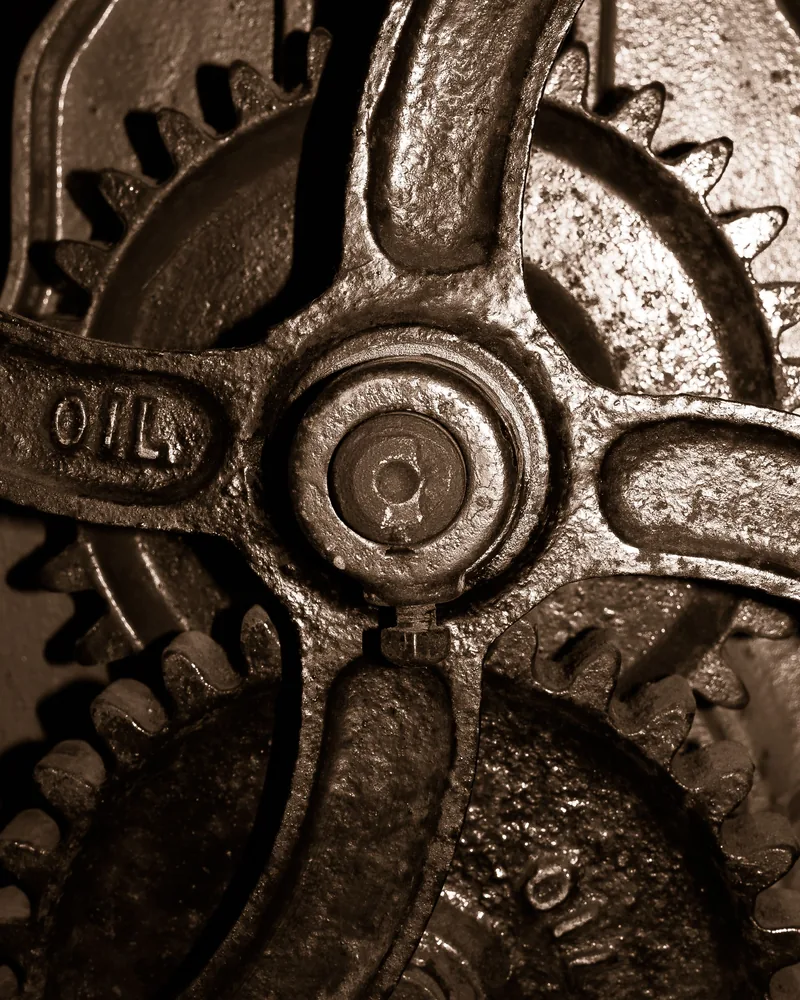

Engranajes rectos y tornillo sin fin: repartir el giro
El tren de engranajes decide cuántas vueltas da cada elemento por cada vuelta de la manivela. En un autómata con varios movimientos, es también lo que mantiene la coordinación entre ellos: si un brazo debe levantarse una vez por cada dos giros de la base, esa proporción se fija con dientes, no con ajustes posteriores.
Las ruedas rectas son la opción natural cuando los ejes son paralelos. Admiten reducciones moderadas por etapa —de forma razonable hasta cinco o seis veces— y, si hace falta más, se encadenan dos etapas en lugar de forzar una sola pareja con una diferencia de tamaño enorme. Lo que se gana encadenando es regularidad; lo que se paga es una rueda más y un apoyo más que alinear.
El tornillo sin fin cambia la dirección del eje noventa grados y ofrece reducciones muy grandes en poco espacio: con un sinfín de una entrada y una rueda de cuarenta dientes, la reducción es de cuarenta a uno con dos piezas. A cambio, el rendimiento es bajo, el rozamiento es alto y el conjunto suele ser irreversible: la rueda no puede arrastrar al sinfín. En un juguete accionado a mano esa irreversibilidad es a veces una ventaja, porque la figura se queda donde se la deja.
Criterios de elección
- Ejes paralelos y reducción moderada: pareja de ruedas rectas.
- Reducción alta en poco espacio y cambio de eje: tornillo sin fin.
- Varios movimientos sincronizados: tren de ruedas con proporciones enteras y sencillas.
- Accionamiento manual suave: el menor número de engranes posible entre manivela y figura.

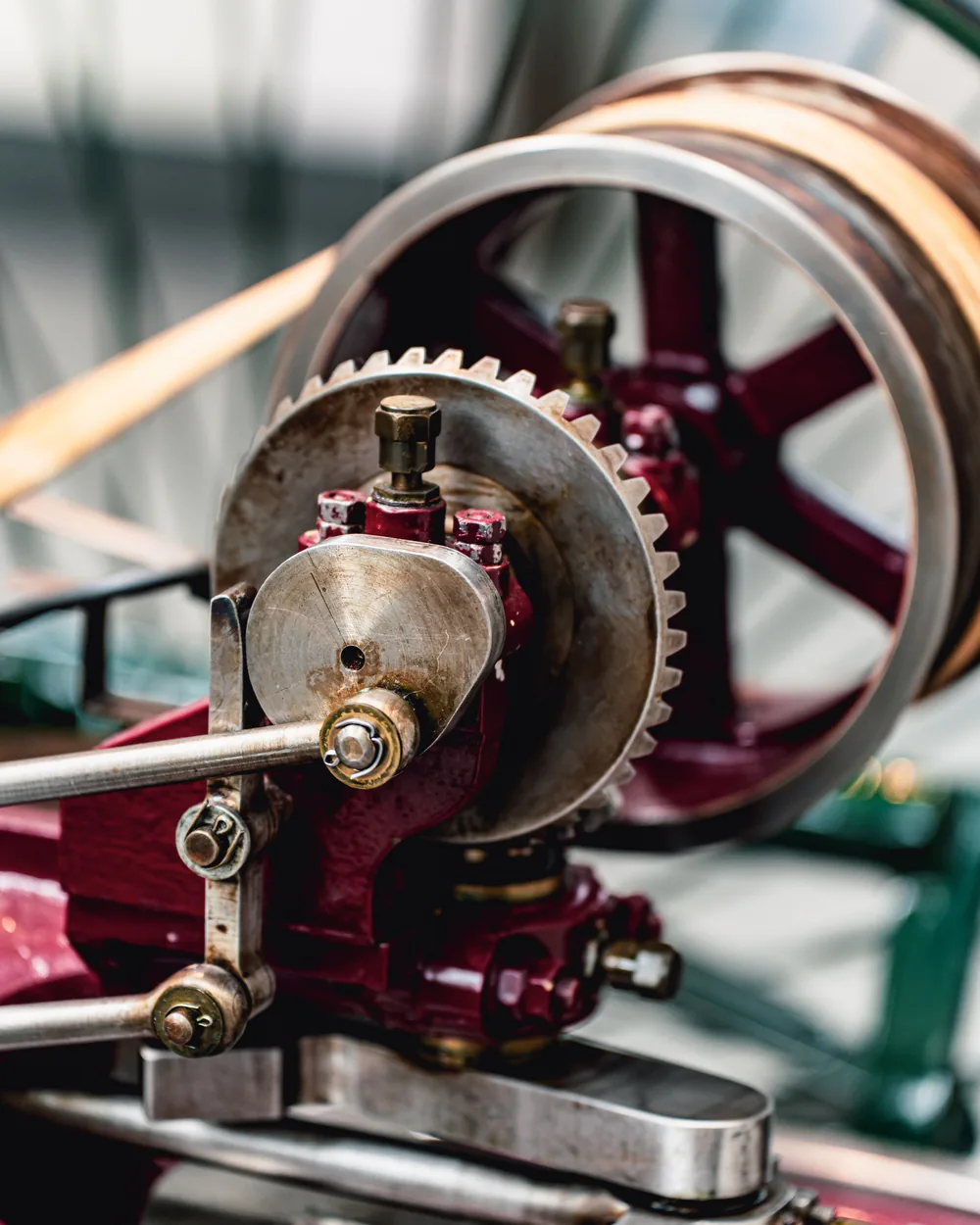

Excéntrica y cruz de Malta: cuando el gesto necesita pausas
Un movimiento continuo puede resultar monótono. La excéntrica y la cruz de Malta son los dos recursos clásicos para introducir irregularidad sin recurrir a la electrónica ni a resortes complicados.
La excéntrica es, en el fondo, una leva circular con el eje desplazado: su carrera es el doble de la excentricidad y su movimiento es suave y sin tramos de reposo. Se emplea cuando se quiere un balanceo constante y fácil de fabricar, porque un disco taladrado fuera de centro se hace con herramientas sencillas.
La cruz de Malta hace lo contrario: convierte el giro continuo en avances separados por paradas. Un plato con un pivote arrastra una cruz ranurada; mientras el pivote no entra en la ranura, la cruz permanece quieta y bloqueada por el arco del plato. Con cuatro ranuras, cada vuelta del plato produce cuatro cuartos de vuelta con tres pausas claras entre ellos. En un autómata sirve para que una figura aparezca, se detenga el tiempo suficiente para ser vista y vuelva a desaparecer.
Lo que decide el buen funcionamiento de una cruz de Malta es la geometría de entrada del pivote. Si el pivote entra en la ranura con un ángulo incorrecto, el arranque es un golpe y la pieza se desgasta en las esquinas. Conviene fabricar primero una versión de prueba en contrachapado fino y comprobar el paso completo girando muy despacio.
Relación de transmisión y velocidad real del movimiento
La relación de transmisión entre dos ruedas es el cociente entre el número de dientes de la conducida y el de la conductora. Si la rueda motriz tiene 12 dientes y la arrastrada 36, la relación es de 3: la conducida gira tres veces más despacio y, en la misma proporción, transmite un par tres veces mayor, descontadas las pérdidas.
Cuando hay varias etapas, las relaciones se multiplican. Un tren de 12 a 36 seguido de 15 a 45 da una reducción total de nueve. En un tornillo sin fin, la relación es el número de dientes de la rueda dividido entre el número de entradas del sinfín: una rueda de 30 dientes con un sinfín de una entrada reduce treinta veces.
Para pasar de la relación al movimiento visible conviene razonar en vueltas por minuto y, después, en tiempo de ciclo. Una manivela accionada a mano gira de forma cómoda entre 50 y 70 vueltas por minuto. Con una reducción total de nueve, el eje de levas gira a unas 6 o 7 vueltas por minuto, es decir, un ciclo completo cada nueve o diez segundos. Ese dato es más útil que cualquier cifra abstracta: dice directamente cuánto dura la escena que verá quien mire el juguete.
Secuencia de cálculo
- Fijar la duración deseada del ciclo completo en segundos.
- Convertirla en vueltas por minuto del eje de levas.
- Estimar la velocidad de entrada según el accionamiento previsto.
- Dividir para obtener la reducción total necesaria.
- Descomponer esa reducción en etapas con números de dientes fabricables.
- Comprobar que las ruedas resultantes caben en la caja y que sus ejes quedan accesibles.
Rozamiento, cojinetes de deslizamiento y holguras
En un mecanismo accionado a mano, casi todo el esfuerzo que se nota en la manivela se pierde en los apoyos. Cada eje que gira dentro de un agujero es un cojinete de deslizamiento, y su comportamiento depende de tres cosas: el ajuste entre eje y alojamiento, la pareja de materiales y el estado de la superficie.
Un eje de latón girando en madera dura funciona bien si el agujero está calibrado y liso; la misma pareja con el agujero quemado por la broca chirría desde el primer día. Un casquillo de latón o de bronce embutido en la madera mejora mucho la duración cuando el eje va a girar durante horas. El politetrafluoroetileno y otros plásticos autolubricados resuelven apoyos ligeros sin necesidad de aceite, lo que evita manchas en piezas de madera vista.
La holgura razonable es la mínima que permite el giro libre en todas las posiciones, comprobada después de montar todo el conjunto: un eje puede girar perfectamente suelto y agarrotarse al apretar la tapa, simplemente porque los dos apoyos no están alineados. Alinear los apoyos taladrando las dos paredes juntas, con el bastidor ya montado en seco, ahorra más tiempo que cualquier corrección posterior.
Revisión rápida de apoyos
- El eje gira con dos dedos, sin punto duro en ninguna posición.
- No hay juego lateral perceptible al empujar el eje en su dirección.
- Los dos alojamientos de un mismo eje están alineados con el bastidor cerrado.
- Las superficies de contacto están lisas, sin restos de cola ni de acabado.
- La lubricación, si se usa, es escasa y no alcanza las superficies vistas.
La caja y todo lo que no se ve
En un autómata, la parte visible suele ser una décima parte del trabajo. Debajo del tablero hay un bastidor que sostiene los ejes, un eje principal con sus levas, los trenes de reducción y el espacio libre necesario para que nada roce con nada. La caja no es un envoltorio añadido al final: es la pieza estructural que fija las distancias entre centros y, por tanto, la que determina si los engranajes trabajan bien.
Conviene construir el bastidor antes que la decoración y dejar acceso a todo lo que vaya a necesitar ajuste. Una tapa atornillada, y no encolada, permite abrir el mecanismo dentro de un año; un lateral desmontable permite sacar un eje sin desmontar la figura entera. Las escuadras interiores y los refuerzos deben quedar fuera del recorrido de las bielas, algo que se comprueba girando el conjunto a mano antes de fijar nada de forma definitiva.
Puntos a resolver bajo el tablero
- Distancias entre centros marcadas sobre el bastidor, no sobre piezas sueltas.
- Un acceso previsto para cada tornillo de ajuste y cada casquillo.
- Recorridos de biela libres en todo el giro, con margen visible.
- Paso de los vástagos por el tablero con holgura y sin roce en el borde.
- Tapa desmontable y piezas de fijación reversibles.
Figuras y articulaciones móviles
La figura es lo que el público interpreta, y su credibilidad depende de detalles pequeños. Un brazo articulado en un solo punto describe siempre un arco; si se quiere que la mano suba y se acerque al cuerpo a la vez, hacen falta dos articulaciones y un vástago que las coordine. Multiplicar articulaciones sin necesidad, en cambio, añade holguras que se suman y convierten un gesto limpio en un temblor.
Los materiales importan tanto como la geometría. Una figura de madera ligera exige menos par y desgasta menos los apoyos que la misma forma en metal macizo, y permite recorridos más rápidos sin que el conjunto se descompense. Cuando parte de la figura debe quedar suspendida, el contrapeso interno resuelve más problemas que un muelle: trabaja siempre en la misma dirección y no envejece.
Las uniones entre figura y mecanismo conviene resolverlas con pasadores y no con cola: un gesto que se ajusta varias veces durante la puesta a punto necesita poder desmontarse. Un pasador de latón con un extremo remachado suave permite montar y desmontar decenas de veces sin ensanchar el agujero.
El ajuste no es una fase final: se repite después de cada cambio en el mecanismo.
Puesta a punto: atascos, puntos duros y ruidos
Un mecanismo que se atasca casi nunca lo hace por una causa misteriosa. La secuencia útil consiste en aislar el problema girando el eje principal muy despacio y anotando el ángulo exacto en el que aparece la resistencia. Si el punto duro se repite siempre en la misma posición, el origen está en una pieza que gira con ese eje; si aparece en posiciones distintas, hay que mirar los apoyos y el alineamiento.
Después conviene desconectar la figura del mecanismo y girar solo la parte inferior. Si con el mecanismo solo todo gira suave, el problema está arriba: un vástago que roza en el tablero, una articulación demasiado apretada, un contrapeso que llega al final de su recorrido. Si el mecanismo solo ya va duro, se retiran las bielas una a una hasta encontrar el elemento responsable.
Los ruidos también informan. Un chirrido continuo señala un apoyo seco o mal calibrado; un golpe periódico señala una holgura que se invierte en cada cambio de sentido; un zumbido en una sola zona del giro suele indicar dientes que engranan demasiado apretados en el punto en que la distancia entre centros es mínima.
Diagnóstico ordenado
- Girar despacio y localizar el ángulo exacto del punto duro.
- Separar figura y mecanismo y probar cada parte por separado.
- Retirar bielas y seguidores uno a uno hasta aislar el elemento.
- Revisar alineación de apoyos con el bastidor cerrado.
- Comprobar el juego entre dientes en toda la vuelta, no en una sola posición.
- Corregir una sola cosa cada vez y volver a girar antes del siguiente cambio.
Acabado y mantenimiento a lo largo del tiempo
El acabado se decide antes del montaje definitivo, porque afecta a las medidas. Una capa de barniz dentro de un alojamiento reduce el diámetro y convierte un ajuste correcto en un apoyo apretado; por eso las zonas de giro se enmascaran o se repasan después de aplicar el producto. Los aceites y ceras duras funcionan bien en piezas de madera vista y no dejan película rígida, mientras que las lacas espesas conviene reservarlas para superficies que no participan en el movimiento.
El mantenimiento de un juguete mecánico es breve pero conviene que sea regular. El polvo mezclado con lubricante forma una pasta abrasiva que desgasta los apoyos mucho más deprisa que el uso normal, de modo que la limpieza importa más que la cantidad de aceite. Una brocha seca y un paño bastan en la mayoría de los casos.
Rutina razonable
- Quitar el polvo del mecanismo con brocha seca antes de engrasar nada.
- Aplicar una gota de lubricante ligero solo en los apoyos que lo necesiten.
- Comprobar los pasadores y apretar los tornillos que se hayan aflojado.
- Guardar el conjunto lejos de humedad y de cambios bruscos de temperatura.
- Anotar cualquier ajuste realizado, con la fecha, dentro de la propia caja.
